Integra 524

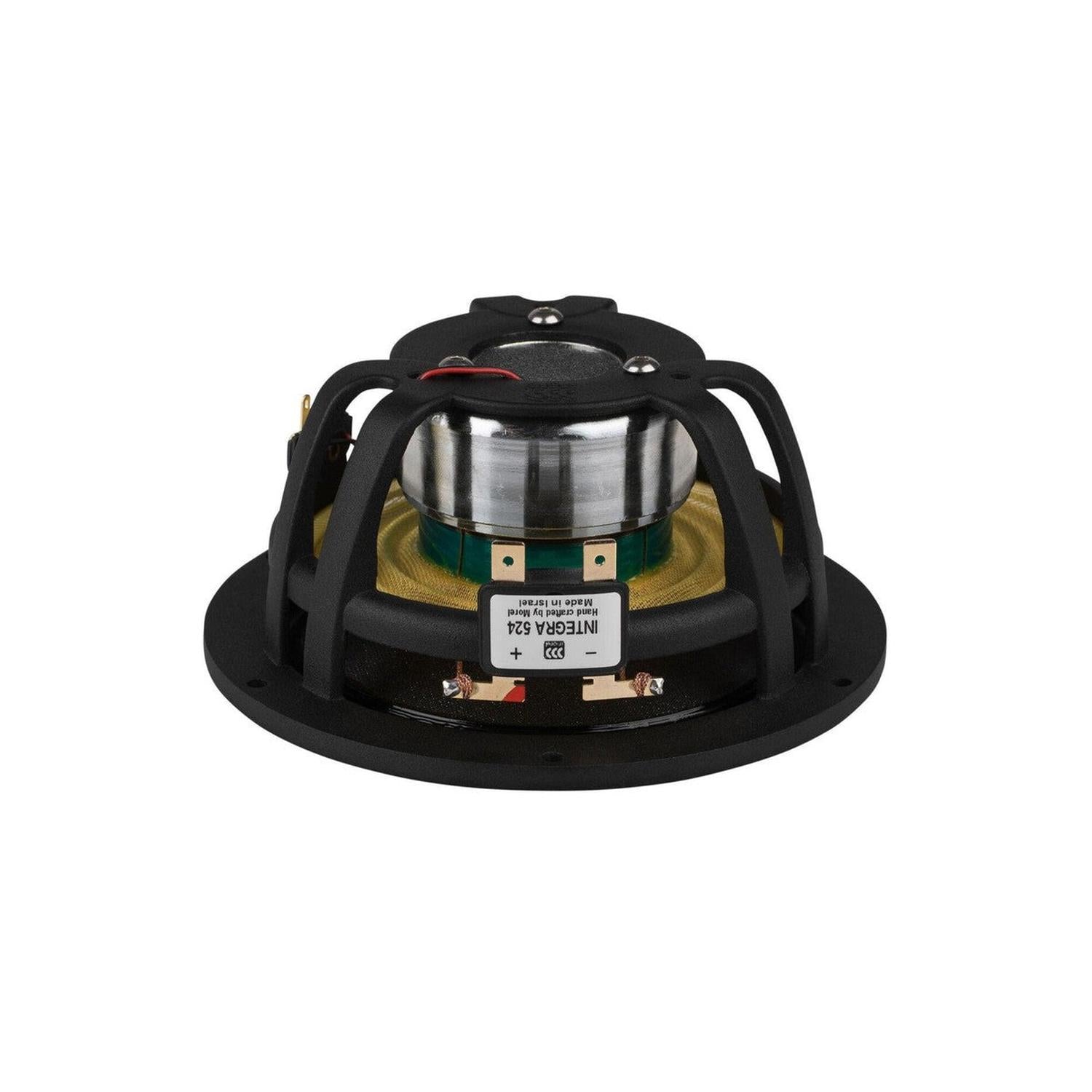

Der Integra 524 von Morel ist ein 5″ (13 cm) Koaxial-Lautsprecher, der sich durch eine zeitrichtige Konfiguration von Tieftöner und Hochtöner auszeichnet, um Anomalien außerhalb der Achse zu minimieren. Mit einem 1,1″-Accuflex™-Weichkalotten-Hochtöner bietet er selbst bei hoher Leistung geringe Verzerrungen. Der massive 2,1″-Hexatech™-Schwingspule wird von einem leistungsstarken Neodym/Ferrit-Hybridmotor angetrieben, während der Uniflow™-Rahmen für ausreichenden Luftstrom sorgt, um Kompression zu minimieren und die Schwingspulen zu kühlen. Er hat eine Belastbarkeit von 80 Watt RMS und eine Impedanz von 4 Ohm. Der Lautsprecher bietet einen Frequenzgang von 60-20.000 Hz und überzeugt durch eine hohe Empfindlichkeit. Die technischen Details des Tieftöners und Hochtöners machen den Integra 524 zu einer herausragenden Wahl für Klangliebhaber.
HighLights
- Die zeitrichtige Konfiguration von Tieftöner und Hochtöner minimiert Anomalien außerhalb der Achse
- Der 1,1„-Accuflex™-Weichkalotten-Hochtöner erzeugt selbst bei hoher Ausgangsleistung nur geringe Verzerrungen
- Die massive 2,1“-Hexatech™-Schwingspule wird von einem leistungsstarken Neodym/Ferrit-Hybridmotor angetrieben
- Der Uniflow™-Rahmen ermöglicht einen ausreichenden Luftstrom, um die Kompression zu minimieren und die Schwingspulen zu kühlen
Technische Daten (Tieftöner)
- Belastbarkeit: 80 Watt RMS/500 Watt max.
- VC-Durchmesser: 53.34 mm
- Le: 0,49 mH
- Impedanz: 4 Ohm
- Re: 3,63 Ohm
- Frequenzgang: 60-6.000 Hz
- Fs: 62 Hz
- Schalldruckpegel: 90,4 dB 2,83 V/1 m
- Vas: 0,45 Kubikfuß
- Qms: 1,65
- Qes: 0,36
- Qts: 0,29
- Xmax: 3 mm
Technische Daten (Hochtöner)
- Belastbarkeit: 80 Watt RMS/200 Watt max. (mit empfohlener Frequenzweiche von 2.500 Hz/12 dB-Flanke)
- VCdia: 28 mm
- Le: 0,24 mH
- Impedanz: 4 Ohm
- Re: 3,59 Ohm
- Frequenzgang: 2.200–20.000 Hz
- Fs: 1083 Hz
- Schalldruckpegel: 89 dB 2,83 V/1 m
Eigenschaften
- 5″ (13cm) Koaxial-Lautsprecher
- Nenndurchmesser 143.2 mm
- Belastbarkeit (QMW) 80 Watt
- Impedanz (Z) 4 ohm
- Empfindlichkeit (SPL bei 1m / 2,83V) W: 90.4 dB T: 89 dB
- Frequenzgang 60-20.000 Hz
- Schwingspulendurchmesser W: 53.34 mm T: 28 mm
- Gleichstromwiderstand (Re) W: 3.63 Ohm T: 3.59 Ohm
- Schwingspuleninduktion (Le) W: 0.49mH T: 0.24 mH
- Resonanzfrequenz (Fs) W: 62 Hz T: 1083 Hz
- Mechanische Güte (Qms) W: 1.65 T: 2.26
- Elektrische Güte (Qes) W: 0.36 T: 2.69
- Gesamtgüte (Qts) 0.29
- Moving Mass Of Diaphragm (Mmd) 6.59 g
- Nachgiebigkeit der Aufhängung (Cms) 0.98 mm/N
- Membranfläche (Sd) 97 cm2
- Äquivalentvolumen (Vas) 12.93 Litres
- Maximale Auslenkung (Xmax) ±3.0mm
- Driver’s Mechanical Losses (Rms) 1.55 ΩM
- Schwingspulenformmaterial Aluminum
- Außendurchmesser 143.2 mm
- Gesamttiefe 66.3 mm
- Ausschnittdurchmesser 120 mm
- Befestigungsbohrungen 6
- Durchmesser Befestigungslochs 4.2 mm
